Kleine Rangier-Dampflok BR 80 mit Power Functions Antrieb und 2-Punkt-Beleuchtung mit ein paar Güterwagen.
|
Dampflok BR 80 mit Güterwagen
Eine Bauanleitung inkl. Teileliste steht als PDF zum Download zur Verfügung: HolgerMatthes_instructions_BR80.pdf (36 Seiten, ca. 18,8 MB)
Teileliste im Excel-Format (XLSX): Download
Teileliste im PDF-Format (PDF): Download
Teileliste als Wanted List für BrickLink (XML): Download
Ich übernehme keine Garantie für die Korrektheit der Teilelisten!
Ziel war es, alle Power Functions Komponenten (Motor, Empfänger und Akku sowie 2 Power Functions Beleuchtungen mit je zwei LEDs) in einer möglichst kleinen Lok unter zu kriegen …
… es hat funktioniert!
Ansicht von hinten.
Ansicht von unten.
Einblicke ins Innere. Links im Boiler kann man den Akku erkennen.
Der Empfänger ist im Kohlebunker versteckt.
Die BR 80 auf Rangierfahrt mit drei 7-wide Güterwagen.
Technische Daten
| Antrieb: | 1x Power Functions M-Motor, Empfänger und Akku in der Lok, 2-Punkt-Beleuchtung vorne und hinten |
| Bauart: | 7-wide, C h2 Dampflok |
| Lokräder: | BBB-Räder Größe „M“ |
| Gesamtlänge: | ~0,20 m |
| Baujahr: | 2009 |
Hinweis zur Beschaffung der Einzelsteine:
Es gibt nicht den einen Einzelteile-Händler, der alle benötigten Einzelteile in seinem Shop anbieten. Es werden mit Sicherheit mehrere Bestellungen bei mehreren Händlern notwendig. Mögliche Bezugsquellen:
- Einzelteile direkt bei LEGO bestellen shop.lego.com/de-DE/Pick-a-Brick
- Händlerverbund mit englischer Oberfläche und der Möglichkeit, eine "wanted list" anzulegen bricklink.com
- Händlerverbund mit deutscher Oberfläche brickscout.com

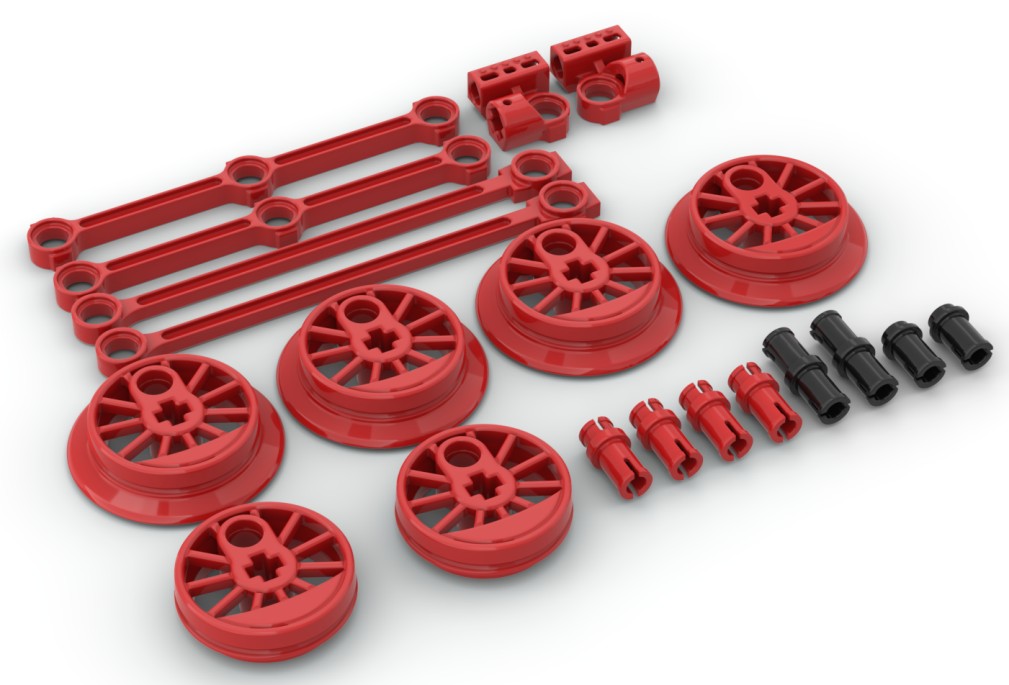

- Die großen und kleinen Lokräder sind nicht von LEGO sondern von Big Ben Bricks aus USA.
- Kleiner Bluetooth-Hub und Mini-Motor von Circuitcubes.com aus USA.
Weitere Informationen zur Beschaffung von Einzelsteinen stehen auf der Seite Steinebeschaffung.
Nachbau und Verkauf
Meine Bauanleitungen stehen auf meiner Webseite kostenfrei zur Verfügung. Der Nachbau ist jedoch ausschließlich für den eigenen Bedarf erlaubt. Ein Nachbau mit der Absicht, das Modell weiter zu verkaufen ist ausdrücklich nicht erlaubt.
